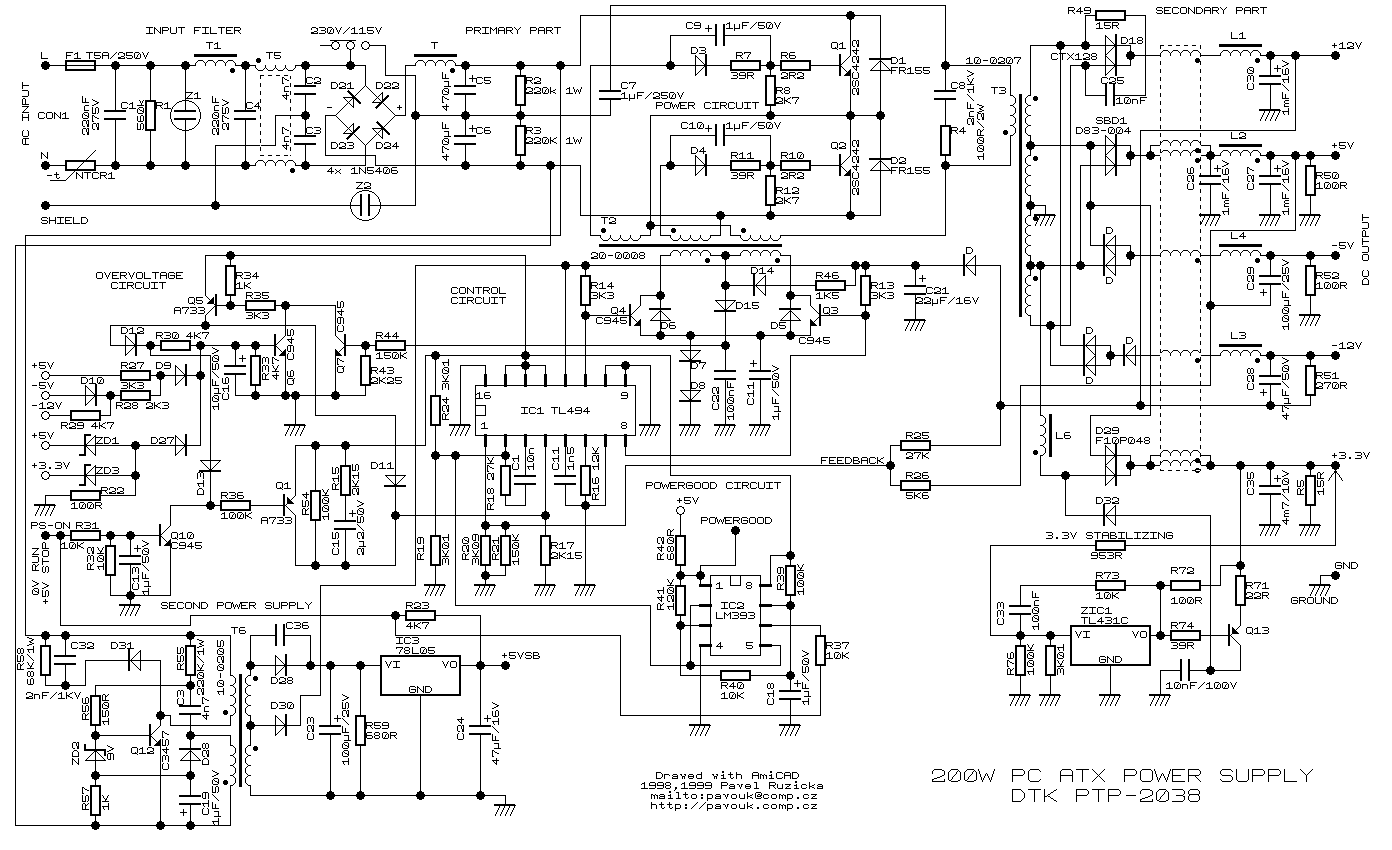

Liitin katsottuna johtimien puolelta
Virallinen johdinväri on sarakkeessa #1.
Taulukossa myös kaksi muuta versiota (#2, #3), jotka ovat tulleet vastaan.
GND tarkoittaa nollaa eli maapotentiaalia.
PS-ON johdolla emolevy kytkee jännitteet päälle/pois. Kytkemällä se kiinteästi nollaan, on jännitteet aina päällä.
+5VSB on pienivirtainen (200mA) +5V jännite, joka on aina käytettävissä riippumatta PS-ON -tilasta.
PW-OK ilmaisee, että jännitteet on ok.
|
Liitin
|
Merkitys
|
#1
|
#2
|
#3
|
|
1
|
+3.3V
|
oranssi
|
ruskea
|
oranssi
|
|
2
|
+3.3V
|
oranssi
|
ruskea
|
oranssi
|
|
3
|
GND
|
musta
|
musta
|
musta
|
|
4
|
+5V
|
punainen
|
punainen
|
punainen
|
|
5
|
GND
|
musta
|
musta
|
musta
|
|
6
|
+5V
|
punainen
|
punainen
|
punainen
|
|
7
|
GND
|
musta
|
musta
|
musta
|
|
8
|
PW-OK
|
harmaa
|
oranssi
|
vihreä
|
|
9
|
+5VSB
|
violetti
|
violetti
|
violetti
|
|
10
|
+12V
|
keltainen
|
keltainen
|
keltainen
|
|
11
|
+3.3V
|
oranssi
|
ruskea
|
oranssi
|
|
12
|
-12V
|
sininen
|
sininen
|
sininen
|
|
13
|
GND
|
musta
|
musta
|
musta
|
|
14
|
PS-ON
|
vihreä
|
harmaa
|
ruskea
|
|
15
|
GND
|
musta
|
musta
|
musta
|
|
16
|
GND
|
musta
|
musta
|
musta
|
|
17
|
GND
|
musta
|
musta
|
musta
|
|
18
|
-5V
|
valkoinen
|
valkoinen
|
valkoinen
|
|
19
|
+5V
|
punainen
|
punainen
|
punainen
|
|
20
|
+5V
|
punainen
|
punainen
|
punainen
|
|
