EMP-235A ala-asemaan voidaan liittää joko 4 kpl PT100-anturia 3-johdinjärjestelmällä tai 8 kpl PT100-anturia 2-johdinjärjestelmällä.

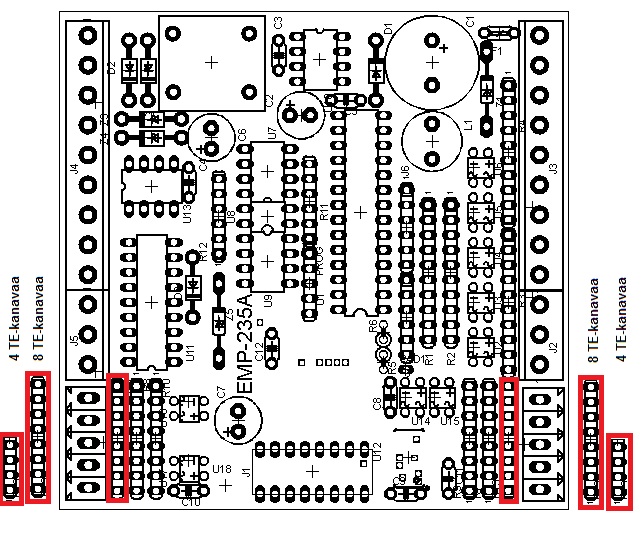

EMP-235A 4- ja 8-TE-kanavainen ala-asema eroaa fyysisesti kuvassa väritettyjen SIL-vastuksein osalta:
Molemmat sil-vastukset tulee olla samat: joko 4-pinniset (2x2kohm) tai 8-pinniset (4x2kohm).
SIL-vastukset on kiinnitetty holkkirimaan, joten niiden vaihtamiseen ei tarvita juotostöitä.
Lisäksi 8-kanavainan ja 4-kanavainen eroavat konfiguroinnissa:
- E2Prom 97=1 tarkoittaa 4 kpl PT100-anturia
- E2Prom 97=2 tarkoittaa 8 kpl PT100-anturia
- E2Prom 97=3 tarkoittaa 8 kpl 0..2,5V jännitetuloa

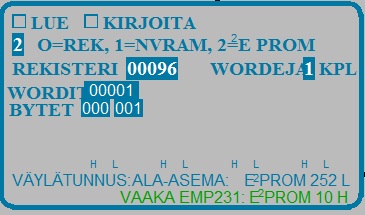

E2Prom 97 saa näkyviin EmpView'in sivulla 16 (joissakin sivu 36) vasemmalla alhaalla,
kun valitsee muistityypiksi 2 eli E2Prom, rekisteriksi 00096 ja Wordeja 1 kpl.
E2Prom 97 on silloin toinen byte vasemmalta.
Klikkaamalla LUE. tulee ala-asemassa oleva asetus näkyviin. Jos sitä muuttaa, pitää lopuksi klikata KIRJOITA
|
