1. Yleistä

2. Määritelmät

CPU-asemasta tai -kortista käytetään tässä ohjeessa nimitystä CPU-yksikkö. Siihen yhteydessä olevista tietokoneista PC, joista pääkone tarkoittaa kaikilla oikeuksilla olevaa, jonka kautta voidaan muuttaa CPU-yksikön ohjelmaa ja määrityksiä. Pääkone-nimitys ei tarkoita sitä, että sellainen välttämättä tulisi olla. CPU-yksikköön voi olla yhteydessä maksimissaan yksi pääkone ja neljä muuta PC:tä, mutta minimissään mikä tahansa näistä viidestä yksin.

3. PC:n varustus

PC:ssä tulee olla verkkokortti ja asennettuna jokin Windows käyttöjärjestelmä: 95, 98, ME, 2000, XP, Vista, 7

4. Fyysinen liitäntä

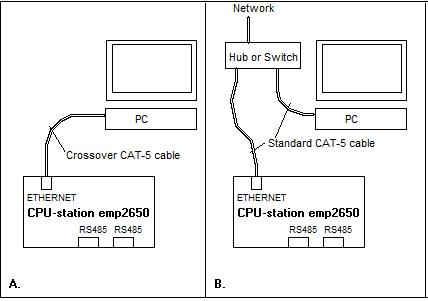

CPU-yksikkö voidaan liittää PC:hen Ethernet-yhteydellä kolmella eri tavalla:

• A. Kahden koneen välinen verkko, jossa ei ole siis muita kuin CPU-yksikkö ja yksi PC. Tähän tarvitaan ns. ristiinkytketty Ethernet-kaapeli, joka siis tulee näiden koneiden välille. PC:n verkkoasetuksissa tulee olla kiinteä IP sarjaa 192.168.0.* ja Mask 255.255.255.0
• B1. Yksityinen lähiverkko, johon kuuluu vain CPU-yksikkö ja siihen liittyvät PC:t. Verkkoon tarvitaan hubi tai kytkin, johon kukin laite liitetään. CPU-yksikkö liitetään samalla tavoin kuten PC:tkin eli tavallisen Ethernet-liitäntäkaapelin avulla. Lähiverkko tulee olla niin konfiguroitu, että se löytää CPU-yksikön IP-osoitteen 192.168.0.41.
• B2. Liitetään CPU-yksikkö olemassa olevaan lähiverkkoon, jossa voi olla muitakin kuin prosessiin kuuluvia PC:tä ja se voi myös olla yhteydessä internetiin. Lähiverkko tulee olla niin konfiguroitu, että se löytää CPU-yksikön IP-osoitteen 192.168.0.41.

5. Verkkoasetukset Windowsissa, kiinteä IP

Vista ja 7:

Avataan Verkko- ja jakamiskeskus. Löytyy yleensä kuvaruudun alareunasta oikealta kellonajan vieressä olevista kuvakkeista. Tai sitten avataan Ohjauspaneli (Control Panel) ja sieltä Verkko- ja jakamiskeskus.

Verkko- ja jakamiskeskuksessa klikataan Hallitse verkkoyhteyksiä. Näkyviin tulee verkkoadapteri(t), jonka kuvaketta klikataan hiiren oikealla napilla ja valitaan Ominaisuudet.

Valitaan palvelu Internet Protocol Version 4(TCP/IPv4) ja klikataan Ominaisuudet.

IP-osoitteeksi valitaan jokin kiinteä väliltä 192.168.0.1 --- 192.168.0.254 lukuunottamatta 192.168.0.41, joka on valittu CPU-yksikölle.

Lähiverkon peite eli Mask valitaan 255.255.255.0.

Oletusyhdyskäytävä (gateway) riippuu lähiverkosta. Kahden koneen verkossa sille voi antaa saman osoitteen kuin IP-osoite.

DNS riippuu käytettävästä verkosta, CPU-yksikön kannalta sillä ei ole merkitystä. Kahden koneen verkossa se voidaan jättää tyhjäksi.

Muut Windows-versiot:

Yleensä verkkoasetukset löytyvät klikkaamalla Lähiverkko-, Verkko- tai Network-ikonia hiiren oikealla napilla ja valitsemalla Ominaisuudet. Tai avataan Ohjauspaneli (Control Panel) ja sieltä Verkko(asetukset) (NetWork).

Yhteyden testaus:

Kun verkkoasetukset on tehty ja Ethernet-kaapelit kytketty, voi varmistaa, että yhteys toimii. Helppo menetelmä on pingaus: Avataan Windowsin Komentorivi eli command line (vanhemmissa Windowsseissa nimellä MS-Dos kehote). Kirjoitetaan komento: ping 192.168.0.41 ja painetaan Enter. Windows lähettää silloin neljä pingauskyselyä CPU-yksikölle ja ilmoittaa tuloksista.

6. EmpView-ohjelman ini-asetukset

EmpView-ohjelman määrittelyt tapahtuvat ini-tiedostossa, jonka voi avata valikosta Muokkaa -> INI File. CPU-yksikön määrittelyssä on huomioitava seuraavaa:

• [FILES]-otsikon alla oleva LogEmp = Log18F1
• [COMM]-otsikon alla:
  ComPort=Nul
  ArcPort=0
  ComPort- ja ArcPort-rivit voi myös kokonaan poistaa
  EthServer=192.168.0.41
  EthPort=2650
  Verkossa voi samaan aikaan olla maksimissaan viidessä PC:ssä samaan aikaan yhteys EmpView-ohjelman avulla CPU-yksikköön. Pääkone, jolla voidaan mm. siirtää logiikkaohjelma CPU-yksikölle, käyttää EthPort=2650, muut PC:t EthPort=1819.

Kun ini-tiedostoa muutetaan, tulee muutokset voimaan vasta kun EmpView suljetaan ja käynnistetään uudelleen.

7. CPU-yksikön erikoisasetukset

Jos CPU-yksikön oletusasetuksia ei voi jostain syystä käyttää, on mahdollista EmpView-ohjelman kauttaa muuttaa niitä.
Avaa Muokkaa -> EMP Logedit. Logiikkaeditorissa avaa Tiedosto -> PIC18 UPD, jolloin tulee näkyviin PIC18 Ethernet Kokoonpanomääritykset. Niissä voidaan muuttaa seuraavia:

Parametri	Merkitys	Oletusarvo (Tehdasasetus)	Sallittu alue
IpAddr	IP-osoite	192.168.0.41	192.168.0.1 --- 192.168.7.254 Viimeinen luku ei saa olla 0 eikä 255.
IpMask	Lähiverkon peite	255.255.255.0	255.255.255.0
GateWay	Yhdyskäytävä	192.168.0.1	192.168.0.1 --- 192.168.7.254 Viimeinen luku ei saa olla 0 eikä 255. Ei käytännössä merkitystä, tähän voi laittaa vaikka pääkoneen IP:n
DNS1	Nimipalvelin 1	192.168.0.1	Ei vielä käytössä laita sama kuin GateWay
DNS1	Nimipalvelin 2	0.0.0.0	Ei vielä käytössä
NetBiosName	Nimi verkossa	EMP2650	Ei vielä käytössä
IpPort	Porttinumero pääko- neen yhteyksille	2650	1810..1829 tai 2650
SlaveIpPort	Porttinumero neljän muun PC:n yhteyksille	1819	1810..1829 tai 2650 Ei sama kuin IpPort
MacAddr	Mac-osoite	00-04-A3-26-50-01	00-04-A3-*-*-*

Kokoonpanomääritykset-ikkuna suljetaan Valmis-painikkeella. Uudet määritykset siirtyvät CPU-yksikölle logiikkaohjelman siirron yhteydessä. Logiikkaohjelman siirto tapahtuu valikosta Tiedosto -> Tallenna ja hyväksymällä siirto logiikalle. Jotkut määrittelymuutokset tulevat voimaan vasta, kun CPU-yksiköltä katkaistaan virta ja kytketään uudelleen.

On huomattava, että jos on muuttanut IpAddr-, IpPort- tai SlaveIpPort-parametreja, tulee EmpView'in ini-tiedosto muuttaa vastaamaan niitä ja sen jälkeen sulkea EmpView ja käynnistää uudelleen.

8. CPU-yksikön tehdasasetuksien palautus

Jos CPU-yksikön asetuksissa on tehty virhe niin, että yhteyttä ei siihen enää saada, on mahdollista palauttaa tehdasasetukset mm. IP-numeroksi 192.168.0.41 ja portiksi 2650.

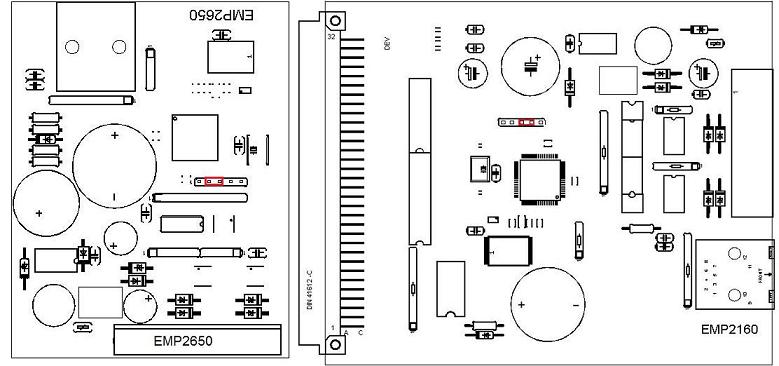

CPU-yksikön jännite katkaistaan. Sen piirilevyllä olevaan holkkirimaan laitetaan jumpperi (oikosulku) kuvassa punaisella merkittyyn kohtaan. Kytketään virta CPU-yksikköön ja noin 5 s kuluttua virran kytkemisestä poistetaan jumpperi. Tehdasasetukset on palautettu.

Tehdasasetukset säilyy vain niin kauan kuin jännite on kytkettynä CPU-yksikössä. Siksi tämän jälkeen kannattaa asetella EmpView-ohjelman kautta Ethernet-kokoonpanomääritykset.
