Lähtökortti on 100mm x160mm kokoinen Euro-1 kortti. Johtoliitännät tehdään pistokeriviliittimin.

Yhdessä lähtökortissa on transistorilähtöjä 32 kpl, jotka normaalisti ohjaavat kytkentäreleiden välityksellä prosessia.

Lähtöjen napaisuus on vakiona NPN-tyyppinen (katkaisee miinusta), voidaan tilata myös PNP-tyyppisenä.

Järjestelmään voidaan laittaa jopa 32 lähtökorttia, jolloin lähtöjen kokonaismääräksi tulee 32x32kpl eli 1024 kpl.

Lähtökortin EMP-1811 ulkoiset liitännät

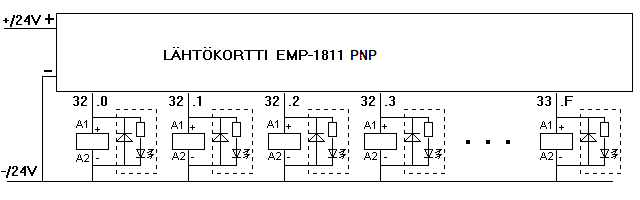

Kuvassa PNP-tyyppinen liitäntä. Lähtökortissa on 32 lähtöä, jotka on numeroitu 32.0 ... 32.F ja 33.0 ... 33.F Seuraavan lähtökortin osoitteet on 34 ja 35 jne.

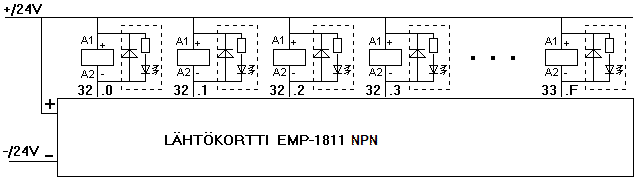

Korttia saa tilauksesta myös NPN-lähtöisenä, jolloin releiden yhteinen ketjutus tulee +/24V puolelle.

Releissä tulee käyttää ns. kipinänsammutusdiodia eli kelan rinnalle estosuuntaan kytkettyä diodia esim. 1N4007 tai vastaava.

Suosittelemiimme kytkentäreleisiin on saatavana diodimodulit, jotka ledin lisäksi sisältävät myös kipinänsammutusdiodin.

Lähtökortin EMP-1811 liittimet

Lähempänä korttipohjaa olevalla rivillä on parillisen lähtönumeron ryhmä, esim. 32.0 ... 32.F

Ulommalla rivillä on parittoman lähtönumeron ryhmä, esim. 33.0 ... 33.F
