Esivahvistin on kaksikanavainen vahvistin venymäliuskatyyppisille voima- ja paineantureille. Se antaa analogisen lähtöjännitteen 0...5V.

Viritysohje (vaakasovellus)

Zero-trimmerillä säädetään nollakohta eli vaa'an tyhjäpaino ja SPAN-trimmerillä vahvistus.

Kun vaaka on tyhjä, viritetään ZERO-trimmerillä lähtöjännite 2,50V:iin.

Kun vaa'alla on tunnettu paino, viritetään SPAN-trimmerillä lähtöjännite halutuksi (>2,5V).

Myös nollakohta saattaa muuttua jonkin verran, kun SPAN-trimmeriä säädetään, joten voi olla tarpeen toistaa ZERO- ja SPAN-säädöt, kunnes merkittävää muutosta ei enää tapahdu.

Virityksen jälkeen voidaan ZERO-trimmerillä säätää tyhjäpainoa vastaava lähtöjännite alemmaksi kuin 2,5V esim. 0,5V.

Huom, SPAN-säätö on hankala tehdä, jos tyhjäpainoa vastaava jännite on eri kuin 2,50V.

Liitännät

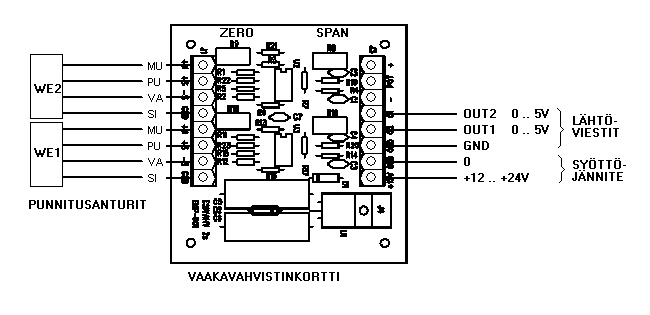

Kuvassa 2-kanavaisen esivahvistimen (vaakavahvistin) liitännät. Jos tarvitaan käyttöön vain yksi kanava, kytketään vain anturi WE1, jolloin saadaan lähtöjännite OUT1. Tai, jos kytketään vain WE2, saadaan lähtöjännite OUT2.

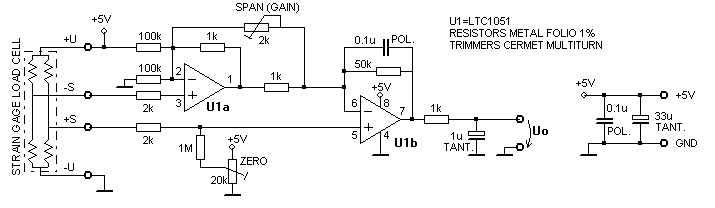

Kytkentäkaavio

Kortilla on vahvistimia 2 kpl, lisäksi 7805-tyyppinen jänniteregulaattori.
