Tulokortti on 100mm x160mm kokoinen Euro-1 kortti. Johtoliitännät tehdään pistokeriviliittimin.

Yhdessä tulokortissa on binäärituloja 32 kpl, jotka toimivat 24VDC nimellisjännitteellä (12V..36V).

Tulojen napaisuus on bipolaarinen, eli niitä voidaan käyttää sekä NPN-tyyppisten (miinusta katkaiseva) että PNP-tyyppisten järjestelmien kanssa.

Järjestelmään voidaan laittaa jopa 32 tulokorttia, jolloin tulojen kokonaismääräksi tulee 32x32 kpl eli 1024 kpl.

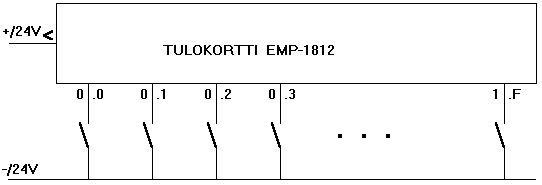

Tulokortin EMP-1812 kytkentä

Kuvassa NPN-tyyppinen kytkentä. Kortin voi yhtä hyvin kytkeä myös PNP-tyyppiseksi, jolloin kuvassa 24V + ja - vaihtavat paikkaansa.

Tulokortissa on 32 tuloa, jotka on numeroitu 0.0 ... 0.F ja 1.0 ... 1.F
Seuraavan tulokortin osoitteet on 2 ja 3 jne.

Tulokortin EMP-1812 liittimet

Lähempänä korttipohjaa olevalla rivillä on parillisen tulonumeron ryhmä, esim. 0.0 ... 0.F

Ulommalla rivillä on parittoman tulonumeron ryhmä, esim. 1.0 ... 1.F
