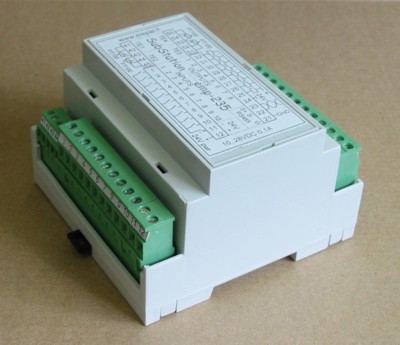

Ala-asema EMP-235 korvaa vanhemman tyypin EMP-234. Se on suunniteltu erityisesti lämpötilan säätöprosesseihin, mutta yhtä hyvin se soveltuu erilaisiin tarkoituksiin, joissa ohjataan prosesseja analogia- tai digitaaliviestien perusteella.

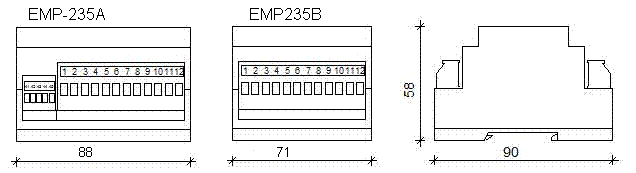

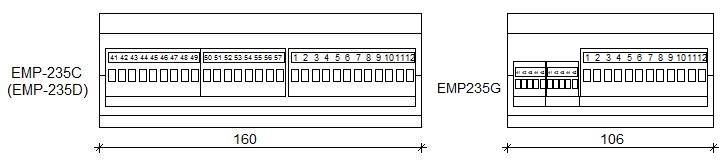

Ala-aseman mekaaninen rakenne on 35 mm kojekiskoon asennettava kotelo, sijainti normaalisti sähkökeskuksen sisällä.

Sähköiset liitännät tapahtuvat pistokeriviliittimin. Käyttöjännitteeksi tarvitaan 24V tasajännite (8 .. 30V).

Ala-asema liitetään kenttäväylän RS-485 avulla PC:n sarjaporttiin tai EmpView-valvontajärjestelmään. Samaan väylään voidaan liittää max. 31 kpl EMP-235 -ala-asemaa tai EMP-231 -vaakaa. Ne käyttävät kommunikoinnissa EMPWAY -protokollaa. Kun ala-asema on ohjelmoitu, toimii se sovellusohjelman mukaisesti, vaikka kenttäväylä olisi irroitettu. Minimitoteutus voikin olla EMP-235 ala-asema toiminnassa yksinään.

Tyypillisin sovellus ala-asemille on huoneiden lämpötilan ohjaus ja valvonta. PC:n EmpView-ohjelmistolla konfiguroidaan valvottavista tiloista pohjapiirros ja tarvittavat detaljisivut, kello-ohjelmat, hälytyssivut jne. Pohjapiirrossivusta näkee heti havainnollisesti valvottavien tilojen lämpötilat ja ilmaistaan vilkkuina, jos lämpötilat poikkeavat liiaksi asetetusta. Hälytyssivuilla määritellään hälytysrajat ja valitaan, mitkä lämpötilat rekisteröidään päiväraportteihin tai mitkä hälytykset valitaan modeemin kautta tapahtuviin kaukohälytyksiin esim. matkapuhelimeen.

Ala-aseman EMP-235 ominaisuudet

Malli	EMP-235A	EMP-235B	EMP-235C	EMP-235D	EMP-235G
Kuva
Liitännät
PT-100 lämpötila- tuloja	4 (3-johdin) tai 8 (2-johdin)	0	0	16 (3-johdin) tai 32 (2-johdin)	4 (3-johdin) tai 8 (2-johdin)
Kosketin- tai analogia- tuloja 0..5V	10	10	10	10	10
Kosketintuloja	0	0	16	0	0..8
Transistorilähtöjä 24V releille	8	8	24	8	8..16
Syöttöjännite	8..30 VDC
EmpWay kenttäväylä- liitäntä, galv. erotettu	On
Käskykielinen logiikka- ohjelmointi	On
3-piste PID-säädin	2

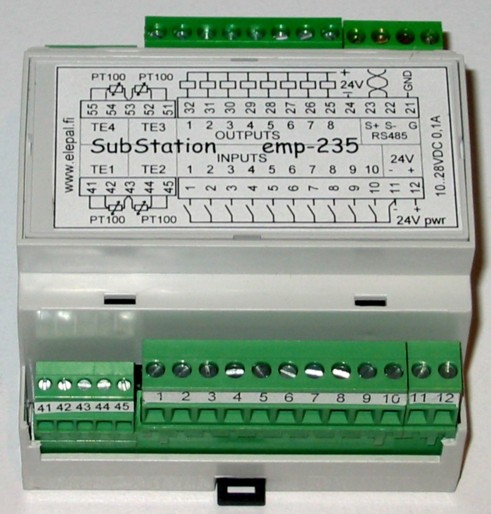

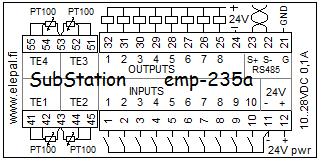

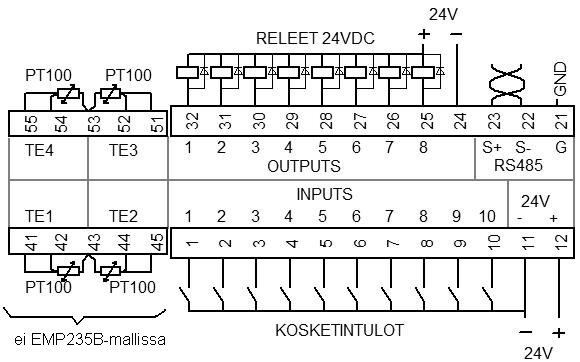

Ala-aseman EMP-235 liitännät

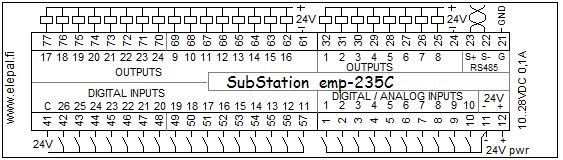

Ala-aseman EMP-235C liitännät Digitaalitulot on optoerotettu muista jännitteistä ja 24V napaisuus voidaan valita.

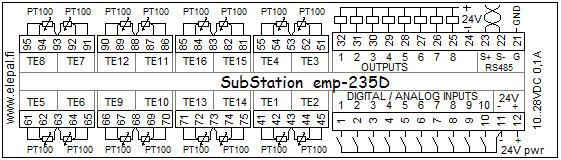

Ala-aseman EMP-235D liitännät 2-johdinkytkennällä PT100-tuloja voi olla 32 kpl.

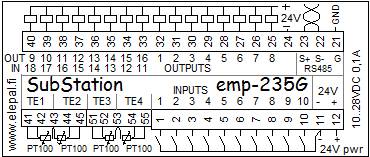

Ala-aseman EMP-235G liitännät Lähtöjä 9-16 voi vaihtoehtoisesti käyttää tuloina 18-11

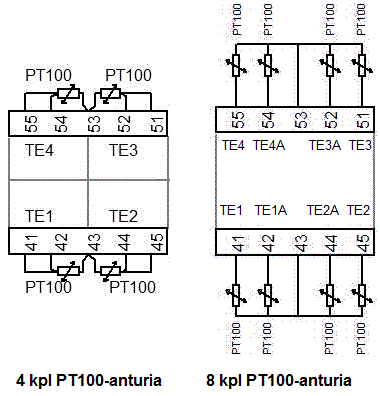

Normaalisti PT-100 lämpötila-anturit on 3-johdinkytkennällä, jonka etuna on, että viritys ei muutu, jos kaapeli pituus muuttuu. Jos käyteään 2-johdinkytkentää, tuplautuu lämpötilatulojen määrä. 4- ja 8- kanavaisen konfigurointiohje	Digitaali/analogiatuloilla voidaan kosketintulojen sijaan lukea myös analogiaviestejä. Tulot ovat sähköisesti 0-5 V jännitealueelle, joten 20 mA viestien liittäminen vaatii RC-piirin, jossa R=200 ohmia ja C on esimerkiksi 22uF 16V tantaalikondensaattori.

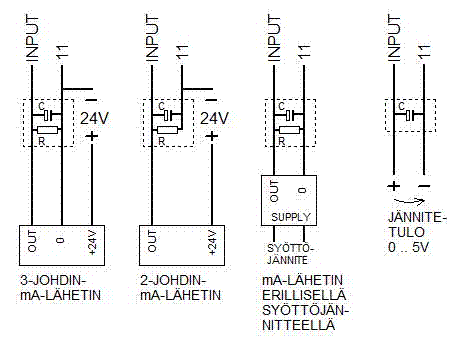

	Analogiatulojen liitäntä:

Lähtöreleet eivät sisälly ala-asemaan. Ne voivat olla esimerkiksi pieniä 24VDC kelalla olevia 35 mm kojekiskokannalla varustettuja kytkentäreleitä. Kelan rinnalla on ehdottomasti käytettävä ns. kipinänsammutusdiodia, esim. tyyppiä 1N4007. Suositeltavissa kytkentäreleissä diodimodulit sisältävät tämän.

Analogiatulojen A/D-muunnos tehdään 10-bittisenä.
PT-100 lämpötilatulot mitataan 24-bitin A/D-muuntimella. Lämpötilamittauksien resoluutio on 0,1 °C ja tarkkuus +- 0,5 °C (-50°C .. +100°C).
PT-100-tuloja voidaan käyttää myös erilaisissa tarkkuutta vaaativissa jännite/mA/resistanssi-mittauksissa, jännitealue 0 .. 2,5 V.

Analogialähtömoduli
Ala-asemasta saadaan analogialähtöjä liittämällä siihen erillisiä PWM-moduleja.
