CPU-kortti EMP-2160 toimii keskusyksikkönä ala-asemien EMP-235 ja vaakojen EMP-231 kanssa. Se soveltuu erilaisiin tarkoituksiin, joissa ohjataan prosesseja analogia- tai digitaaliviestien perusteella.

CPU-kortin mekaaninen rakenne on 19" korttikehikkoon asennettava EURO-kortti, sijainti normaalisti sähkökeskuksen sisällä. Kehikkoon voidaan asentaa 0..16 kpl lähtökortteja EMP-1811 ja 0..16 kpl tulokortteja EMP-1812. Näillä saavutetaan jopa 1024 I/O-määrä.

Sähköiset liitännät tapahtuvat pistokeriviliittimin. Käyttöjännitteeksi tarvitaan 24V tasajännite (10 .. 28V).

CPU-kortti liitetään Ethernet-liitännällä lähiverkkoon tai suoraan tietokoneeseen. Vaihtoehtoisesti CPU-kortti voidaan liittää PC:n sarjaporttiin. Kummassakin tapauksessa PC:ssä on EmpView-ohjelmisto.

CPU-kortti sisältää kaksi RS485-kenttäväylää, kumpaankin voidaan liittää max. 31 kpl EMP-235 -ala-asemaa tai EMP-231 -vaakaa. Ne käyttävät kommunikoinnissa EMPWAY -protokollaa.

PC:n EmpView-ohjelmistolla konfiguroidaan ohjattavasta prosessista prosessikaaviot, pohjapiirrokset, reseptisivut, kello-ohjelmat, hälytystaulukot jne.

CPU-kortin EMP-2160 ominaisuudet:

• Korttikoko 100 mm x 130 mm (lyhennetty EURO-1), väyläliitin DIN 41462 a-c
• Syöttöjännite: 10 .. 28VDC, pieni keskimääräinen virrankulutus: typ. 60 mA @24V
• Ethernet-liitäntä ja TCP/IP-stack kiinteällä lähiverkon IP-osoitteella 192.168.*.*
• 2 kpl RS485-kenttäväylää, joista toista voi käyttää vaihtoehtoiseen PC-liitäntään
• mikrokontrollerina Microchip PIC18F87J60
• haihtumaton RAM 32MB
• käskykielinen logiikkaohjelmointi, ohjelmaeditori EmpView-ohjelmistossa
• reseptiannostelurutiineja konfiguroitava määrä

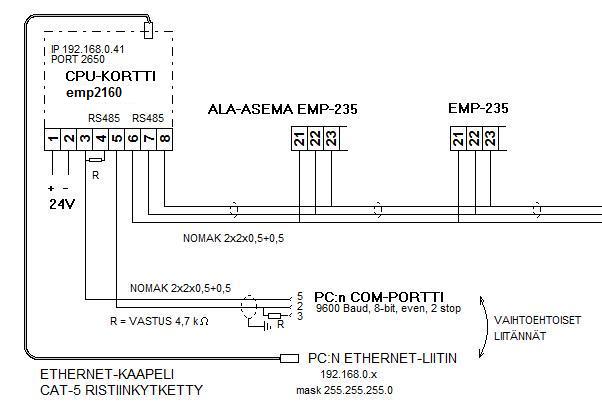

CPU-kortin EMP-2160 liitännät

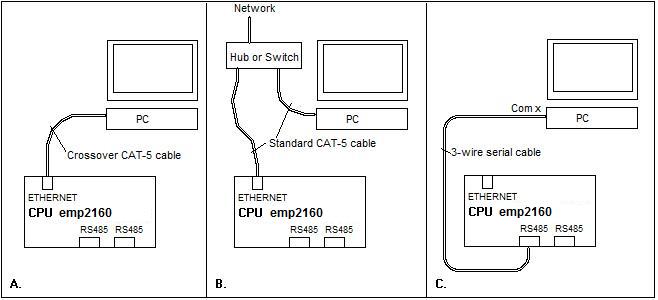

A. Suora Ethernet-yhteys PC:lle ristiinkytketyllä Ethernet-kaapelilla B. Yhteys lähiverkkoon. Kiinteän nettiyhteyden verkossa myös mahdollisuus siirtää yhteys internetin kautta. C. Yhteys Com-portin kautta. RS485/RS232C-muunnos onnistuu lyhyellä matkalla pelkkien vastuksien avulla.

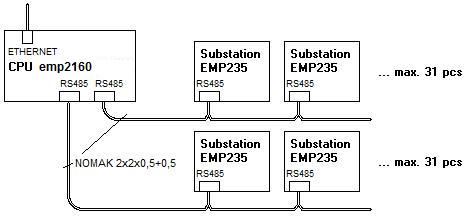

RS485-kenttäväylässä voi olla maksimissaan 31 ala-asemaa EMP235 tai vaakaa EMP231 Yhdessä ala-asemassa EMP235 on 8 lähtöä, 10 analogia- tai digitaalituloa ja 4-8 PT100 lämpötilatuloa.

Kuvassa toinen kenttäväylä ala-asemaväylänä, toinen PC-yhteydessä. Ethernet-yhteys on suositeltavampi nopeutensa ja monikäyttöisyytensä vuoksi.

Lähiverkon asetukset PC:llä Varmimmin lähiverkkoyhteys CPU-korttiin saadaan aikaan määrittelemällä PC:n IP-osoite kiinteäksi: Anna PC:n IP-osoitteeksi esim. 192.168.0.1 tai jokin muu välillä 192.168.0.1 -- 192.168.0.254, ei kuitenkaan 192.168.0.41, joka on CPU-kortin osoite. Aliverkon peite 255.255.255.0 Yhdyskäytävällä ja DNS:llä ei ole tässä merkitystä. Tarkemmat ohjeet täältä: Ethernet-yhteys CPU-kortille.

EmpView-ohjelman määrittelyt EmpView.ini määrittelee yhteystavan. CPU-kortin EMP-2160 yhteydessä on merkitystä seuraavilla kohdilla: [FILES] LogEmp = Log18F01 Jos käytetään Ethernet-yhteyttä: [COMM] ComPort = Nul EthServer = 192.168.0.41 EthPort = 2650 Jos käytetään Com-yhteyttä: [COMM] ComPort = Com1 OwnId = $41 SubId = $42
