Vaakainstrumentti on paneliasenteinen, etulevy 96 mm x 96 mm. Etulevy on vesitiivis, sileän etukalvon takana ovat näyttö ja näppäimet.
Näyttö on 4-numeroinen LCD-näyttö, jonka numerokorkeus on 18 mm. Sähköiset liitännät instrumentin takana pistokeriviliittimin. Käyttöjännitteeksi tarvitaan muuntaja, jonka toisiojännite on 18..20V. Vaihtoehtoinen jännitesyöttö on 24V tasajännitelähde.
Näppäimiä on mumeronäppäimien 0-9 lisäksi Ent ja Clr. Näppäimiä käytetään asetusarvojen antamiseen ja niiden toiminta määrätään sovellusohjelmassa.
Vaaka-antureiksi sopivat erimerkkiset markkinoilla olevat punnitusanturit, liitäntä 4-johtoinen.
Vaa'an viritys tehdään instrumentin takana olevin Zero- ja Span-trimmerein.
Vaaka on tarkoitettu pieniin prosesseihin, joissa tarvitaan automaattista annostelua. Liitäntöjä tätä varten on anturiliitännän lisäksi 6 kpl 24V digitaalituloa ja 6 kpl 24V transistorilähtöä, jotka voivat ohjata kytkentäreleiden avulla prosessia. Sovellusohjelma on kiinteä siten, että asetusarvot ovat käyttäjän aseteltavissa. Vaa'assa on vakiona muutama tavallinen annostelusovellus, joista voidaan valita näppäimistöllä antamalla sopiva funktionumero. Eri funktioita löytyy vaakaversioilla EMP-201H2 ja EMP-201H3. Erikoisohjelmat tehdään tilauksen perusteella.

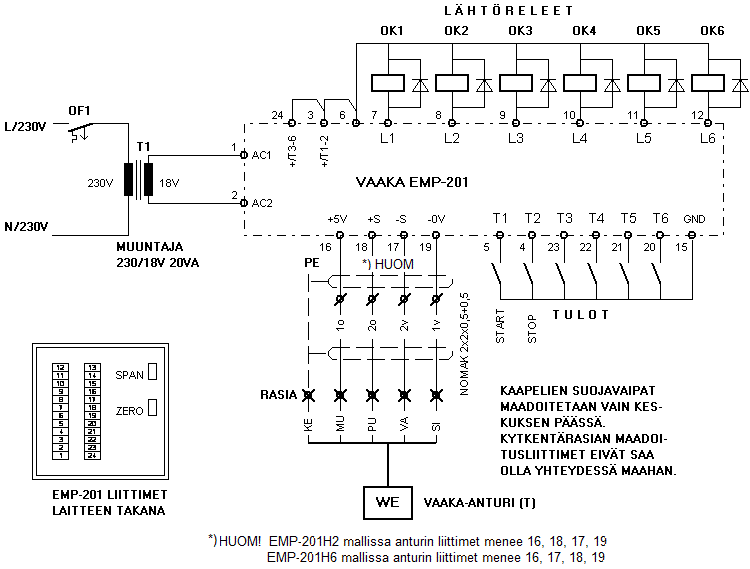

EMP-201 LIITÄNNÄT

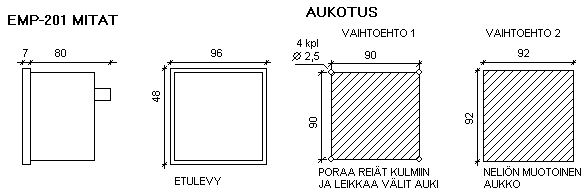

EMP-201 MITAT
| Vakiofunktiot vaakatyyppiin EMP-201H2 |
| Funktiot |
Näppäilyt |
Tulot/Lähdöt |
| Funktio 0: Yhden komponentin ohjaus
Kun painetaan Start, käynnistyy annostus, kunnes vaakalukema tulee ennakkoarvon päähän annostusmäärästä, jolloin lähtö L1 ohjaa annostinta jaksottain jaksoajan ja pulssiajan mukaisesti.
Alarajalähtö L2 vetää, jos lukema on yli alarajan.
|
ENT-0 = annostusmäärä.
CLR-0 = ajoflag
CLR-1 = hienoannostelun ennakko
CLR-2 = jaksoaika / 0,1 s
CLR-3 = pulssiaika / 0,1 s
CLR-5 = alaraja
CLR-6 = funktio
CLR-7 = jakoväli
CLR-8 = desimaalit |
Tulo T1: start
Tulo T2: stop
Lähtö L1: annostelu
Lähtö L2: alaraja |
| Funktio 8: Yhden komponentin annostus
Kuten funktio 0, paitsi tulot T1 ja T2 eivät ole käytössä.
|
Start toimii ENT-painikkeella.
Stop toimii CLR-painikkeella |
| Funktio 1: Viiden komponentin annostus
Kun tulo T1 menee päälle, käynnistyy komponentin 1 annostus.
Kun se on valmis seuraa komponentit 2...5 yksi kerrallaan.
Kun kaikki on annostettu, vetää rele L6, joka päästää, kun vaakalukema on ollut alle alarajan viiveen ajan.
Jos tulo T1 menee nollaksi, loppuu annostus. |
ENT-0 = annostelumäärä 1
ENT-1 = annostelumäärä 2
ENT-2 = annostelumäärä 3
ENT-3 = annostelumäärä 4
ENT-5 = annostelumäärä 5
ENT-7 = alarajan viive
CLR-1 = hienoannostelun ennakko
CLR-2 = jaksoaika / 0,1 s
CLR-3 = pulssiaika / 0,1 s
CLR-5 = alaraja
CLR-6 = funktio
CLR-7 = jakoväli
CLR-8 = desimaalit |
Tulo T1: annostelun ohjaus,
1=käy, 0=seis
Lähtö L1: annostelu 1
Lähtö L2: annostelu 2
Lähtö L3: annostelu 3
Lähtö L4: annostelu 4
Lähtö L5: annostelu 5
Lähtö L6: tyhjennys |
| Funktio 17: Viiden komponentin annostus
Kuten funktio 1, paitsi tulo T1 toimii eri tavalla ja myös tulo T2 on käytössä:
Tulo T1 käynnistää annostelut ja niitä seuraavan tyhjennyksen (rele L6). Jos tulo T1 on koko ajan päällä, seuraa tyhjennyksen jälkeen aina uusi annostelusekvenssi.
Tulolla T2 voidaan pysäyttää annostus kesken, jos tulo T1 ei ole päällä. |
ENT-0 = annostelumäärä 1
ENT-1 = annostelumäärä 2
ENT-2 = annostelumäärä 3
ENT-3 = annostelumäärä 4
ENT-5 = annostelumäärä 5
ENT-7 = alarajan viive
CLR-1 = hienoannostelun ennakko
CLR-2 = jaksoaika / 0,1 s
CLR-3 = pulssiaika / 0,1 s
CLR-5 = alaraja
CLR-6 = funktio
CLR-7 = jakoväli
CLR-8 = desimaalit |
Tulo T1: start
Tulo T2: stop
Lähtö L1: annostelu 1
Lähtö L2: annostelu 2
Lähtö L3: annostelu 3
Lähtö L4: annostelu 4
Lähtö L5: annostelu 5
Lähtö L6: tyhjennys |
| Funktio 2: Massan hapotus
Kun painetaan start, käynnistyy massan annostus. Kun massa on valmis, seuraa sekoitusaika 1. Massan määräksi voidaan antaa myös 0, jolloin massa annostellaan sekoittimeen muulla tavoin ja vasta sen jälkeen käynnistetään ohjelma, jolloin se alkaa suoraan sekoitusajasta 1. Seuraavaksi annostellaan happo 1, jonka määrän ohjelma laskee promilleina (tuhannesosina) vaakalukemasta.
Välillä sekoitusaika 2, sitten happo 2 samalla tavalla, jonka jälkeen sekoitusaika 3.
Kun ohjelma on päättynyt, toimii alaraja/tyhjennys niin, että rele vetää, kun vaakalukema on yli alarajan ja päästää, kun lukema on ollut alarajan alapuolella vähintään CLR-2 pituisen ajan sekunteina.
Näytössä on ohjelman aikana:
- bruttonäyttö sekoituksen aikana
- nettonäyttö annostelun aikana
- ENT-nappia painettaessa viimeisin annostelu
|
ENT-0 = massan määrä / kg
ENT-1 = happo 1 / ‰
ENT-2 = happo 2 / ‰
ENT-3 = yläraja
ENT-5 = sekoitusaika 1 / s
ENT-6 = sekoitusaika 2 / s
ENT-7 = sekoitusaika 3 / s
CLR-1 = hienoannostelun ennakko
CLR-2 = jaksoaika / 0,1 s
CLR-3 = pulssiaika / 0,1 s
CLR-5 = alaraja
CLR-6 = funktio
CLR-7 = jakoväli
CLR-8 = desimaalit |
Tulo T1: start
Tulo T2: stop
Lähtö L1: massan annostelu
Lähtö L2: happo 1 annostelu
Lähtö L3: happo 2 annostelu
Lähtö L4: sekoitin ohjaus
Lähtö L5: yläraja
Lähtö L6: alaraja/tyhjennys |
| Funktio 3: 2 x 3 komponentin annostus
Kun painetaan Start1 annostuvat komponentit 1.1, 1.2 ja 1.3 yksi kerrallaan peräkkäin.
Kun painetaan Start2 annostuvat komponentit 2.1, 2.2 ja 2.3 yksi kerrallaan peräkkäin. |
ENT-0: komponentti 1.1 määrä
ENT-1: komponentti 1.2 määrä
ENT-2: komponentti 1.3 määrä
ENT-5: komponentti 2.1 määrä
ENT-6: komponentti 2.2 määrä
ENT-7: komponentti 2.3 määrä
CLR-1 = hienoannostelun ennakko
CLR-2 = jaksoaika / 0,1 s
CLR-3 = pulssiaika / 0,1 s
CLR-5 = alaraja
CLR-6 = funktio
CLR-7 = jakoväli
CLR-8 = desimaalit |
Tulo T1: start, ryhmä 1
Tulo T2: stop
Tulo T3: start, ryhmä 2
Lähtö L1: komponentti 1.1
Lähtö L2: komponentti 1.2
Lähtö L3: komponentti 1.3
Lähtö L4: komponentti 2.1
Lähtö L5: komponentti 2.2
Lähtö L6: komponentti 2.3 |
| Funktio 4: ei ohjausta, vain tulojen päivitys | |
| Funktio 5: Kolmen komponentin annostelu ja tyhjennys
Kun on käynnistetty, annostellaan ensin komponentti 2 lähdön L2 tai L3 avulla. (Jos tavaraa ei tule, vekslataan L2/L3). Sen jälkeen komponentti 1, sitten 3.
Kun annostelu on valmis, vetää lähtö L5.
Kun painetaan tyhjennys start, käynnistyy tyhjennys ja pysähtyy, kun lukema on ollut alarjan alapuolella vähintään viiveen ajan.
Funktio 37: kuten funktio 5, mutta annostelujärjestys: Ensin komponentti 1, sitten 2, sitten 3. |
ENT-0: komponentti 1 määrä
ENT-1: komponentti 2 määrä
ENT-2: tarkkailuaika
ENT-3: tarkkailumäärä
ENT-5: komponentti 3 määrä
ENT-7: alarajan viive
CLR-1 = hienoannostelun ennakko
CLR-2 = jaksoaika / 0,1 s
CLR-3 = pulssiaika / 0,1 s
CLR-5 = alaraja
CLR-6 = funktio
CLR-7 = jakoväli
CLR-8 = desimaalit |
Tulo T1: start
Tulo T2: stop
Tulo T3: tyhjennys start
Lähtö L1: komponentti 1
Lähtö L2: komponentti 2
Lähtö L3: komponentti 2
Lähtö L4: komponentti 3
Lähtö L5: valmis
Lähtö L6: tyhjennys |
| Funktio 21: Neljän komponentin annostelu ja tyhjennys
Kun start on painettu, annostellaan komponentit 1...4 yksi kerrallaan peräkkäin.
Kun annostelu on valmis, vetää lähtö L5.
Kun painetaan tyhjennys start, käynnistyy tyhjennys ja pysähtyy, kun lukema on ollut alarajan alapuolella vähintään viiveen ajan. |
ENT-0: komponentti 1 määrä
ENT-1: komponentti 2 määrä
ENT-5: komponentti 4 määrä
ENT-6: komponentti 3 määrä
ENT-7: alarajan viive
CLR-1 = hienoannostelun ennakko
CLR-2 = jaksoaika / 0,1 s
CLR-3 = pulssiaika / 0,1 s
CLR-5 = alaraja
CLR-6 = funktio
CLR-7 = jakoväli
CLR-8 = desimaalit |
Tulo T1: start
Tulo T2: stop
Tulo T3: tyhjennys start
Lähtö L1: komponentti 1
Lähtö L2: komponentti 2
Lähtö L3: komponentti 3
Lähtö L4: komponentti 4
Lähtö L5: valmis
Lähtö L6: tyhjennys |
| Vaaka EMP-201H3 Funktiot |
| Funktiot |
Näppäilyt |
Tulot/Lähdöt |
| Funktio 0: Kuuden komponentin annostus
Tulo T1 käynnistää annostelun. Ensin käynnistyy komponentin 1 annostus lähdöllä L1. Vaakalukema nollautuu aluksi ja kasvaa sitten annostelun edetessä. Kun vaakalukema on hienoannostelun ennakon päässä annostelumäärästä, alkaa hienoannostelu: Jaksoajan välein menee lähtö L1 päälle pulssiajan kerrallaan. Näin jatkuu, kunnes annostelumäärä on täysi. Jos pulssiaika on asetettu nollaksi, ei hienoannostelua ole, vaan annostus loppuu ennakon päähän annostelumärästä.
Kun 1. komponentti on valmis, seuraa yksi kerrallaan komponentit 2...6.
Kun kaikki komponentit on annosteltu, päättyy annostus ja näyttöön jää kokonaispaino.
Tulolla T2 voidaan lopettaa annostelu kesken. |
ENT-0 = annostelumäärä 1
ENT-1 = annostelumäärä 2
ENT-2 = annostelumäärä 3
ENT-3 = annostelumäärä 4
ENT-5 = annostelumäärä 5
ENT-6 = annostelumäärä 6
CLR-1 = hienoannostelun ennakko
CLR-2 = jaksoaika / 0,1 s
CLR-3 = pulssiaika / 0,1 s
CLR-6 = funktio
CLR-7 = jakoväli
CLR-8 = desimaalit |
Tulo T1: start
Tulo T2: stop
Lähtö L1: annostelu 1
Lähtö L2: annostelu 2
Lähtö L3: annostelu 3
Lähtö L4: annostelu 4
Lähtö L5: annostelu 5
Lähtö L6: annostelu 6 |
| Funktio 8: Kuuden komponentin annostus
Kuten funktio 0, paitsi jokaiselle komponentille on oma hienoannostelun ennakkoarvonsa. |
Hienoannostelun ennakko: Painetaan CLR-1, jolloin näyttöön tulee CH.
Annetaan komponentin numero 1...6 ja painetaan ENT.
Nyt tulee näkyviin komponentin ennakkoarvo, jota voi muutella. |
| Funktio 1: Viiden komponentin annostus
Kun tulo T1 menee päälle, käynnistyy komponentin 1 annostus lähdöllä L1.
Kun se on valmis seuraa yksi kerrallaan komponentit 2..5.
Kun kaikki on annostettu, vetää rele L6, joka päästää, kun vaakalukema on ollut alle alarajan viiveen ajan.
Jos tulo T1 menee nollaksi, loppuu annostus. |
ENT-0 = annostelumäärä 1
ENT-1 = annostelumäärä 2
ENT-2 = annostelumäärä 3
ENT-3 = annostelumäärä 4
ENT-5 = annostelumäärä 5
ENT-7 = alarajan viive
CLR-1 = hienoannostelun ennakko
CLR-2 = jaksoaika / 0,1 s
CLR-3 = pulssiaika / 0,1 s
CLR-5 = alaraja
CLR-6 = funktio
CLR-7 = jakoväli
CLR-8 = desimaalit |
Tulo T1: annostelun ohjaus,
1=käy, 0=seis
Lähtö L1: annostelu 1
Lähtö L2: annostelu 2
Lähtö L3: annostelu 3
Lähtö L4: annostelu 4
Lähtö L5: annostelu 5
Lähtö L6: tyhjennys |
| Funktio 17: Viiden komponentin annostus
Kuten funktio 1, paitsi tulo T1 toimii eri tavalla ja myös tulo T2 on käytössä:
Tulo T1 käynnistää annostelut ja niitä seuraavan tyhjennyksen (rele L6). Jos tulo T1 on koko ajan päällä, seuraa tyhjennyksen jälkeen aina uusi annostelusekvenssi.
Tulolla T2 voidaan pysäyttää annostus kesken, jos tulo T1 ei ole päällä. |
ENT-0 = annostelumäärä 1
ENT-1 = annostelumäärä 2
ENT-2 = annostelumäärä 3
ENT-3 = annostelumäärä 4
ENT-5 = annostelumäärä 5
ENT-7 = alarajan viive
CLR-1 = hienoannostelun ennakko
CLR-2 = jaksoaika / 0,1 s
CLR-3 = pulssiaika / 0,1 s
CLR-5 = alaraja
CLR-6 = funktio
CLR-7 = jakoväli
CLR-8 = desimaalit |
Tulo T1: start
Tulo T2: stop
Lähtö L1: annostelu 1
Lähtö L2: annostelu 2
Lähtö L3: annostelu 3
Lähtö L4: annostelu 4
Lähtö L5: annostelu 5
Lähtö L6: tyhjennys |
| Funktio 25: Viiden komponentin annostus
Kuten funktio 17, paitsi jokaiselle komponentille on oma hienoannostelun ennakkoarvonsa. |
Hienoannostelun ennakko: Painetaan CLR-1, jolloin näyttöön tulee CH.
Annetaan komponentin numero 1...5 ja painetaan ENT.
Nyt tulee näkyviin komponentin ennakkoarvo, jota voi muutella. |
|
