EMP-231P korvaa vanhemman mallin EMP-231
Vaakainstrumentti on paneliasenteinen, etulevy 96 mm x 48 mm. Etulevy on vesitiivis, sileän etukalvon takana on näyttö ja kaksi näppäintä: Brutto ja Taara. Taaranäppäin nollaa näytön ja Bruttonäppäin palauttaa kokonaispainon näyttöön.
Näyttö on 5-numeroinen, punainen LED-näyttö, jonka numerokorkeus on 18 mm. Sähköiset liitännät instrumentin takana pistokeriviliittimin.
Vaa'an viritys tehdään kääntämällä instrumentin takalevyssä oleva kytkin Prog-asentoon ja viritykset asetellaan B- ja T-näppäimien avulla.
EMP-231 vaaka sisältää vakiona kenttäväyläliitännän RS-485, jonka avulla vaakoja voidaan kytkeä samalle väylälle max. 31 kpl ja liittää se EmpView -automaatiojärjestelmään joko suoraan PC:n sarjaporttiin tai sarjaväyläkorttiin EMP-1808.
Vaaka Emp-231P tarvitsee syöttöjännitteksi tasajännitteen 24V. Virrankulutus max. 200mA, lisäksi punnitusanturien kulutus tavallisesti 15mA anturia kohden. Tasajännitte voi olla stabiloimaton 9V ... 28V.
Punnitusanturit voidaan kytkeä joko 4-johdin- tai 6-johdinmenetelmällä. 6-johdinliitännässä tulee syöttöjännitteestä anturilta takaisinkytkentäjohdot. Näin kompensoidaan pitkien kaapelien vaikutus, viritys ei muutu kaapelin pituuden vaihdellessa.
Antureita vaaka syöttää 5V tasajännitteellä (liittimet 1 ja 5). Syöttöjännittteen takaisinkytkentä tulee liittimiin 2 ja 5. Anturien signaali tulee liittimiin 3 ja 4, joka on tavallisilla antureilla 0...10 mV jännite lineaarisesti vaaka-anturin kuormituksen mukaan.
Antureina voidaan käyttää kaikkia yleisimpiä punnitusantureita (Hottinger, Philips, Bofors jne). Kuvassa Hottingerin anturien johdinvärit.
Liittimet 7, 8 ja 9 ovat EMPWAY -protokollaa käyttävää RS485 kenttäväylää varten: 7=Gnd, 8=S+ ja 9=S-.
Vaaka voidaan kenttäväylän sijaan varustaa RS232-lähdöllä, mutta se vaatii silloin lisäohjelmointia.
Kolmas versio on raja-arvovaaka EMP-231T, jossa kenttäväylän sijaan vaakaan voidaan kytkeä yksi 24V rele, jolle voidaan ohjelmoida vaakalukemasta kytkentäraja ja differenssi. Rele vetää, kun vaakalukema on alle asetellun rajan
Vaakaan voidaan liittää etäälle suurikokoinen rinnakkaisnäyttö EMP-261
Laitteen mitat:

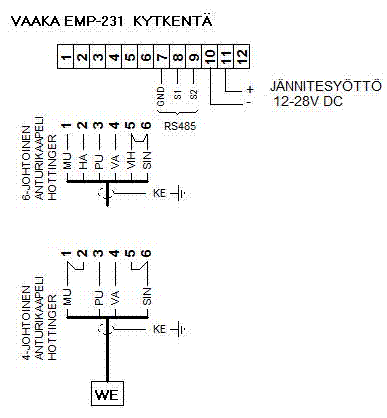

EMP-231 vaaka, kytkentä

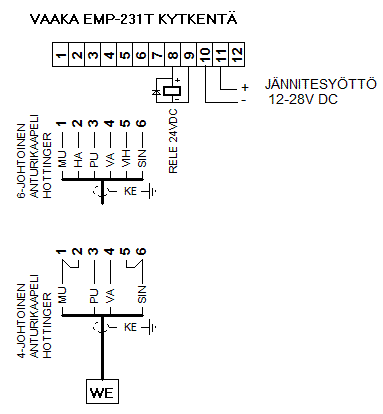

EMP-231T raja-arvovaaka, kytkentä
|
