Suurnäyttö EMP-261 on tarkoitettu toimimaan vaakainstrumentin EMP-231 orjanäyttönä. Suurnäyttö on koteloitu roiskevesitiiviiseen muovikoteloon, jonka läpinäkyvän kannen alla näyttö on. Kytkentäkotelon kannen alla on liittimet, kaksi näppäintä: Brutto ja Taara ja prog-kytkin. Näppäimiä käytetään myös näytön parametrien asetukseen
Näyttö on 4-numeroinen, punainen LED-näyttö, jonka numerokorkeus on 55 mm. Vaihtoehtoisesti näytön saa 5-numeroisena 40 mm numerokorkeudella.
Näytön parametrien asetukset kytkentäkotelon alla olevin B- ja T-painikkein:
Kytkentäkotelon alla oleva kytkin käännetään asetuksien ajaksi Prog-asentoon (alas)
Pidetään molempia näppäimiä painettuna n. 5 s ajan kunnes näyttöön tulee teksti "des". B-näppäimellä voidaan nyt siirtää näytössä näkyvää desimaalipistettä vaemmalle ja T-näppäimellä oikealle. Asetus hyväksytään painamalla molemmat napit hetkeksi yhtä aikaa
Näyttöön tulee askelvälin asetus. Yleensä käytetään kertoimia 1, 2, 5 tai 10. Myös mielivaltainen luku 1-255 on valittavissa. Hyväksytään muutos taas painamalla hetkeksi molemmat napit.
Näyttöön tulee Id-tunnus eli väylätunnus. Se aseteaan samaksi kuin samalla väylällä oleva EMP-231 instrumentti, jonka näyttöä halutaan seurata. Painetaan jälleen molemmat näppäimet pohjaan hetkeksi ja näyttö palaa normaalitilaansa.
Suurnäyttö seuraa tämän jälkeen samalla väylällä olevaa EMP-231-instrumenttia. Toiminta voidaan toteuttaa myös yksittäisen EMP-231-laitteen sivunäyttönä, siis vaikka kenttäväylää ei ole käytössä. Siinä tapauksessa suurnäyttö ja EMP-231-vaaka muodostavat kahden laitteen erillisväylän. Suurnäytön Id-tunnukseksi annetaan sillon 000, jolloin se toimii masterina väyläliikenteessä.
4-numeroinen näyttö ei aina riitä osoittamaan 5-numeroisen vaa'an lukemaa. Jos näyttöön on valittu desimaalipiste, on lukemalla ns. liukuva desimaalipiste. Jos lukema ylittää 4 numeron rajan, desimaalipiste siirtyy oikealle, jolloin piiloon jää oikeanpuoleisin numero eikä vasemmanpuoleisin.
Esimerkiksi luku 12.345 näkyy silloin 12.34
Jos lukemassa ei ole luonnostaan desimaalia eli se on täysiä kiloja, voidaan desimaalipiste laittaa osoittamaan tonneja eli 1000 kg näyttää tältä: 1.000
Näyttö emp-261 tarvitsee syöttöjännitteeksi 24V tasajännitteen, maksimi virrankulutus 0,3 A.

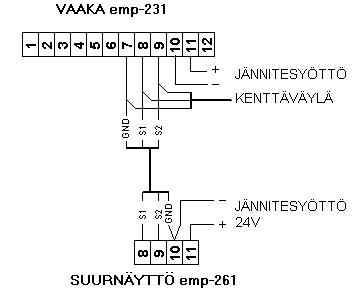

Väyläkaapeli liittimiltä 8-9 vaakainstrumentille emp-231 esim. NOMAK-tyyppiä.
Näytön kirkkaus säädetään näyttökortin takaa trimmerillä. Sitä varten näyttökortti pitää irroittaa neljällä ruuvilla.

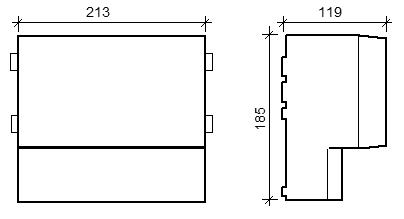

Laitteen mitat:
|
