EMP-401 mittaa vaihtovirran tehollisarvoa. Sitä voi käyttää kolmivaihemoottorin kuormitusasteen mittaamiseen. Tyypillinen kohde on sekoittimen sakeusmittaus.
EMP-401 tarvitsee moottorin virran 0..5A alueella, joten yli 2,2 kW moottorien päävirtapiriin tulee laittaa yhdelle vaiheelle virtamuuntaja 5A toisiolla. EMP-401 tarvitsee myös vaihejännitteen samalta vaiheelta kuin virtamittaus.
Lähtöviestinä EMP-401 antaa 0..4V tasajännitteen, joka on optoisolaattorein erotettu verkkojännitteestä.
EMP-401 muunnin ottaa huomioon virran ja jännitteen vaihe-eron. Vaihe-ero kertoo, missä suhteessa moottorin ottama virta sisältää tehollis- ja loisvirtaa. Tehollisvirta eli pätövirta kuvaa moottorin kuormitusta paremmin kuin kokonaisvirta, jossa on mukana myös loisvirta.

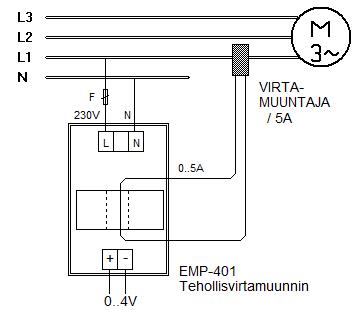

Tyypillinen kytkentä
