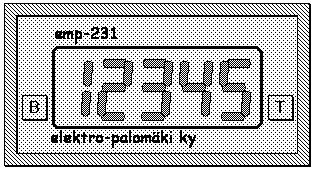

Vaakainstrumentti on paneliasenteinen, etulevy 96 mm x 48 mm. Etulevy on vesitiivis, sileän etukalvon takana on näyttö ja kaksi näppäintä: Brutto ja Taara. Taaranäppäin nollaa näytön ja Bruttonäppäin palauttaa kokonaispainon näyttöön.
Näyttö on 5-numeroinen, punainen LED-näyttö, jonka numerokorkeus on 18 mm. Sähköiset liitännät instrumentin takana pistokeriviliittimin.
Vaa'an viritys tehdään kääntämällä instrumentin takalevyssä oleva kytkin Prog-asentoon ja viritykset asetellaan B- ja T-näppäimien avulla.
EMP-231 vaaka sisältää vakiona kenttäväyläliitännän RS-485, jonka avulla vaakoja voidaan kytkeä samalle väylälle max. 31 kpl ja liittää se EmpView -automaatiojärjestelmään joko suoraan PC:n sarjaporttiin tai sarjaväyläkorttiin EMP-1808.

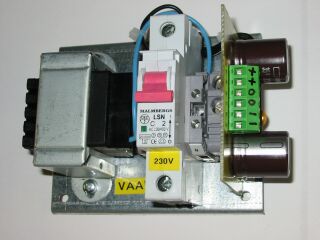

Vaaka Emp-231 tarvitsee syöttöjännitteksi joko 2x9V toisiojännitteellä varustetun muuntajan tai tasajännitesyötön (kts. kuva vasemmalla), jossa on kaksi jännitettä +12V ja -12V. Virrankulutus max. +200mA ja -50mA, lisäksi punnitusanturien kulutus tavallisesti +30mA ja -30mA anturia kohden. Tasajännitteet voi olla stabiloimattomia 9V ... 15V, kun maksimi virrankulutuksella ei 9V jännite alitu.
Punnitusanturit voidaan kytkeä joko 4-johdin- tai 6-johdinmenetelmällä. 6-johdinliitännässä tulee syöttöjännitteestä anturilta takaisinkytkentäjohdot. Näin kompensoidaan pitkien kaapelien vaikutus, viritys ei muutu kaapelin pituuden vaihdellessa.
Antureita vaaka syöttää 10V tasajännitteellä (liittimet 1 ja 6). Syöttöjännittteen takaisinkytkentä tulee liittimiin 2 ja 5. Anturien signaali tulee liittimiin 3 ja 4, joka on tavallisilla antureilla 0...20 mV jännite lineaarisesti vaaka-anturin kuormituksen mukaan.
Antureina voidaan käyttää kaikkia yleisimpiä punnitusantureita (Hottinger, Philips Bofors jne). Kuvassa Hottingerin anturien johdinvärit.
Liittimet 7, 8 ja 9 ovat EMPWAY -protokollaa käyttävää RS485 kenttäväylää varten: 7=Gnd, 8=S+ ja 9=S-.
Vaaka voidaan kenttäväylän sijaan varustaa RS232-lähdöllä, mutta se vaatii silloin lisäohjelmointia.
Kolmas versio on raja-arvovaaka EMP-231T, jossa kenttäväylän sijaan vaakaan voidaan kytkeä yksi 24V rele, jolle voidaan ohjelmoida vaakalukemasta kytkentäraja ja differenssi. Rele vetää, kun vaakalukema on alle asetellun rajan

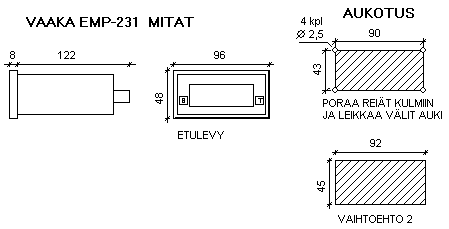

Laitteen mitat:

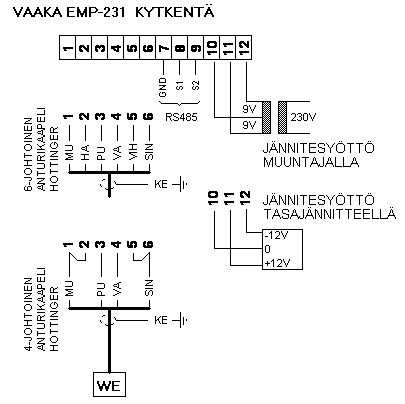

EMP-231 vaaka, kytkentä

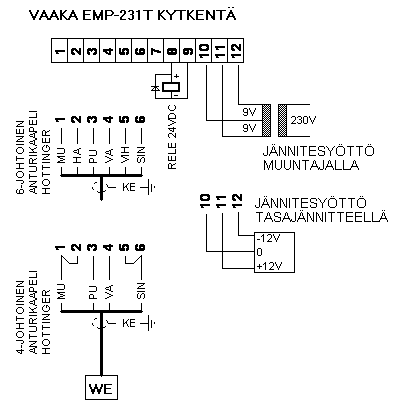

EMP-231T raja-arvovaaka, kytkentä
|
