Ala-asema EMP-234 on suunniteltu erityisesti lämpötilan säätöprosesseihin, mutta yhtä hyvin se soveltuu erilaisiin tarkoituksiin, joissa ohjataan prosesseja analogia- tai digitaaliviestien perusteella.

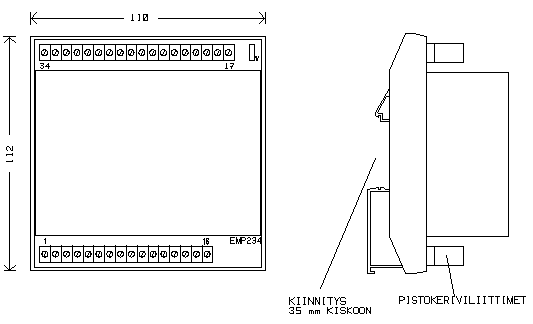

Ala-aseman mekaaninen rakenne on 35 mm kojekiskoon asennettava kotelo, sijainti normaalisti sähkökeskuksen sisällä.

Sähköiset liitännät tapahtuvat pistokeriviliittimin. Käyttöjännitteeksi tarvitaan 24V tasajännite.

Ala-asema liitetään kenttäväylän RS-485 avulla PC:n sarjaporttiin tai EmpView-valvontajärjestelmään. Samaan väylään voidaan liittää max. 31 kpl EMP-234 -ala-asemaa tai EMP-231 -vaakaa. Ne käyttävät kommunikoinnissa EMPWAY -protokollaa. Kun ala-asema on ohjelmoitu, toimii se sovellusohjelman mukaisesti, vaikka kenttäväylä olisi irroitettu. Minimitoteutus voikin olla EMP-234 ala-asema toiminnassa yksinään.

Tyypillisin sovellus ala-asemille on huoneiden lämpötilan ohjaus ja valvonta. PC:n EmpView-ohjelmistolla konfiguroidaan valvottavista tiloista pohjapiirros ja tarvittavat detaljisivut, kello-ohjelmat, hälytyssivut jne. Pohjapiirrossivusta näkee heti havainnollisesti valvottavien tilojen lämpötilat ja ilmaistaan vilkkuina, jos lämpötilat poikkeavat liiaksi asetetusta. Hälytyssivuilla määritellään hälytysrajat ja valitaan, mitkä lämpötilat rekisteröidään päiväraportteihin tai mitkä hälytykset valitaan modeemin kautta tapahtuviin kaukohälytyksiin esim. matkapuhelimeen.

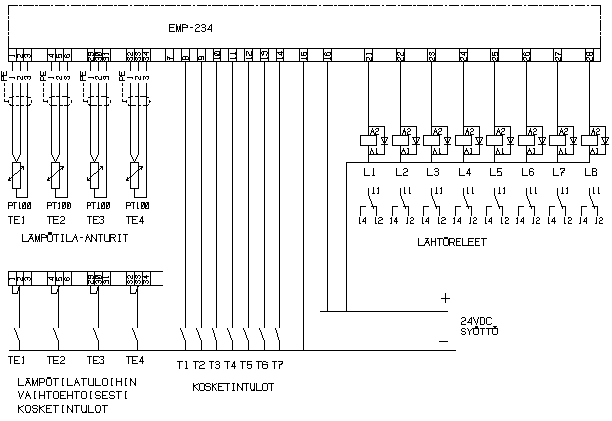

Lähtöreleet eivät sisälly ala-asemaan. Ne voivat olla esimerkiksi pieniä 24VDC kelalla olevia 35 mm kojekiskokannalla varustettuja kytkentäreleitä. Kelan rinnalla on ehdottomasti käytettävä ns. kipinänsammutusdiodia, esim. tyyppiä 1N4007. Suositeltavissa kytkentäreleissä diodimodulit sisältävät tämän.

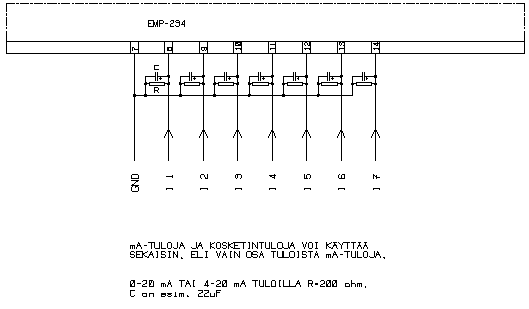

Kosketintulojen sijaan voidaan liittää myös analogiaviestejä. Tulot ovat sähköisesti 0-5 V jännitealueelle, joten 20 mA viestien liittäminen vaatii RC-piirin, jossa R=200 ohmia ja C on esimerkiksi 22uF 16V tantaalikondensaattori.

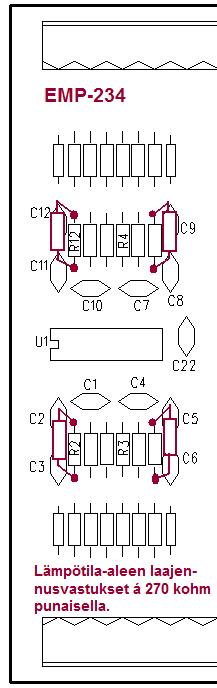

Analogia- ja lämpötilatulojen A/D-muunnos tehdään 10-bittisenä. PT-100 anturitulojen mittausalue on vakiona -40°C ... +50°C, jolloin resoluutio on 0,1 °C ja tarkkuus koko alueella +- 0,5 °C. Muut lämpötila-alueet täytyy tilattaessa määritellä. Esimerkki alueen laajennuksesta

Analogialähtömoduli
Ala-asemasta saadaan analogialähtöjä liittämällä siihen erillisiä PWM-moduleja.
